Schweißgerät – MAG-Einstelltabelle
Gerät: STAHLWERK MIG 200 ST IGBT Material: Baustahl Draht: 0,8 mm SG2 (unlegierter Stahldraht) Gas: Mischgas Ar/CO₂ (z. B. 82/18)
Geräteeinstellungen (Richtwerte)
| Materialstärke | Strom (A) | Spannung (V) | Induktivität |
|---|---|---|---|
| 1 mm | 45 A | 16,5–17 V | Max → 5 Uhr |
| 1,5 mm | 60 A | 17,5–18 V | Mittel–Max → 12–5 Uhr |
| 2 mm | 80 A | 18–19 V | Mittel → 12 Uhr |
| 3 mm | 105 A | 19,5–20 V | Mittel → 12 Uhr |
| 4 mm | 130 A | 21 V | Mittel–Min → 12–7 Uhr |
| 5 mm | 150–160 A | 21,5–22,5 V | Min → 7 Uhr |
| 6 mm | 170–180 A | 22,5–23,5 V | Min → 7 Uhr |
| >10 mm | 200 A | 23,5 V | Min → 7 Uhr |
Induktivität – linker Regler
Trägt zur Verbesserung der Zündung bei, wird entgegengesetzt zum Schweißstrom eingestellt. Bei Unsicherheit in Mittelstellung belassen.
7 Uhr (Min)
- harter Lichtbogen
- stärkerer Einbrand
- für dickere Werkstücke
12 Uhr (Mittel)
- ausgewogener Lichtbogen
- gute Standardeinstellung
- für die meisten Arbeiten
5 Uhr (Max)
- weicher Lichtbogen
- weniger Spritzer
- für dünnes Material
Spannung fein einstellen
- Draht stößt gegen Werkstück → fehlende Masse prüfen oder Spannung erhöhen (+0,5 V)
- Lichtbogen zu lang / viele Spritzer → Spannung verringern (-0,5 V)
Richtwerte beim Schweißen
- Brennerabstand: ca. 10–15 mm
- Brennerwinkel: ca. 10–15° in Schweißrichtung
- Gleichmäßiges „Brutzeln“ = passende Einstellung
Zusätzliche Informationen / Tipps
- Material vor dem Schweißen metallblank schleifen (Anschlusspunkt Massekabel und Bereich der Schweißnaht)

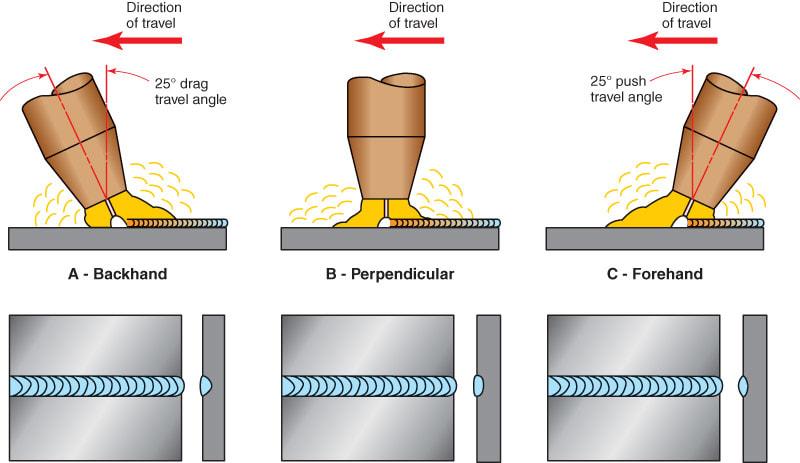

- Schweißstellung „C" bevorzugen (Brenner in Schweißrichtung, max. 25°) – Schmelzbad ist einfacher zu sehen
- Setzt sich die Schweißdüse mit Material zu: Schweißtrennmittel (grüne Dose) auf die Innenseite der Gasdüse auftragen – lässt sich dann einfach abziehen und reinigen
- Sieht man im Automatik-Helm zu wenig: Verdunkelung/Sensitivity nachjustieren
- Bei dünnen Materialien hilft ein untergelegtes Stück Metall (z. B. Alu oder Kupfer) zur Wärmeableitung
